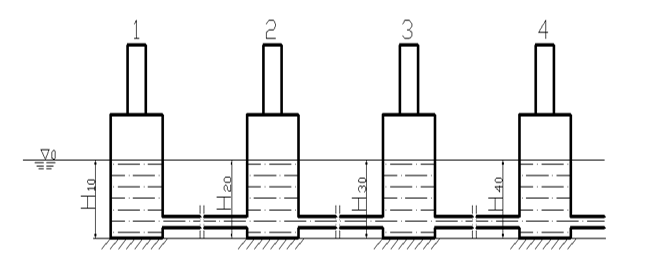

靜力水準系統又稱連通管水準儀，系統至少由兩個觀測點組成，每個觀測點安裝一套靜力水準儀。靜力水準儀的貯液容器相互用通液管完全連通，貯液容器內注入惰性液體，當液體液面完全靜止后系統中所有連通容器內的液面應同在一個大地水準面上，此時每一容器的液位由傳感器測出，即初始液位值分別為：H10、H20、H30、H40、如下圖：

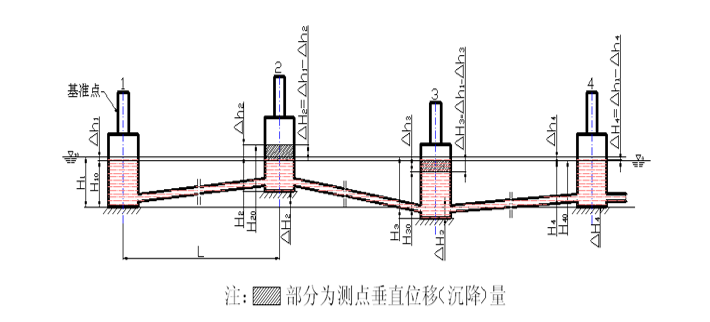

假設被測物體測點1作為基準點，測點2的地基下沉，測點3的地基上升，測點4的地基不變等等，當系統內液面達到平衡靜止后形成新的水準面▽i0，則各測點連通容器內的新液位值分別為：H1、H2、H3、H4，各測點液位變化量分別計算為：△h1=H1-H10、△h2=H2-H20、△h3=H3-H30、△h4=H4-H40，當選定測點1為基準點，則其它各測點相對基準點的垂直位移(沉降量)為：△H2=△h1-△h2、△H3=△h1-△h3、△H4=△h1-△h4，如下圖：

磁致伸縮液位傳感器以測量液位的方法代替測量位移來檢測橋墩的震動情況。磁尺通過六角底座的螺紋與一條鋼管連成一體，具有較好的密封性，避免鋼管里面所灌入的“惰性水”水位受周圍環境的影響，該“惰性水”具有難揮發、流動性好等特點。磁尺連同鋼管固定在橋墩上。通過檢測鋼管內液面的變化來反映橋墩的震動和沉降情況。

橋梁安全管理

橋梁建設是國家重要的基礎建設之一，橋梁工程是關系社會和經濟協調發展的生命線工程。

我國的橋梁面臨著一大批橋梁逐漸進入“老齡”階段，一些橋梁常年帶“病”運營。

對橋梁的安全監管逐步由定期巡檢向實時動態監測轉變。

橋梁安全管理

總體目的是為了橋梁安全運營，減少安全事故的發生。

提高橋梁管理水平；

為橋梁加固或大修提供數據依據；

對橋梁進行結構檢測和荷載試驗；

更準確判斷橋梁實際工作狀況；

為橋梁物聯網提供大數據支持。

 掌握橋梁的環境、交通、結構應力以及變形等參數；

 實時評估橋梁工作狀態和預測橋梁功能變化；

 評估結構性能退化的征兆和趨勢，便于管養單位及時采取養護維修措施；

 測量支座下沉狀態：

 測量伸縮縫變化；

 測量錨塞體位移。

磁致伸縮傳感器在橋梁安全監測上的應用

普立特大橋健康監測系統安裝工程的位移傳感器推薦采購廠家，產品用于測量支座、伸縮縫、錨塞體位移 。
